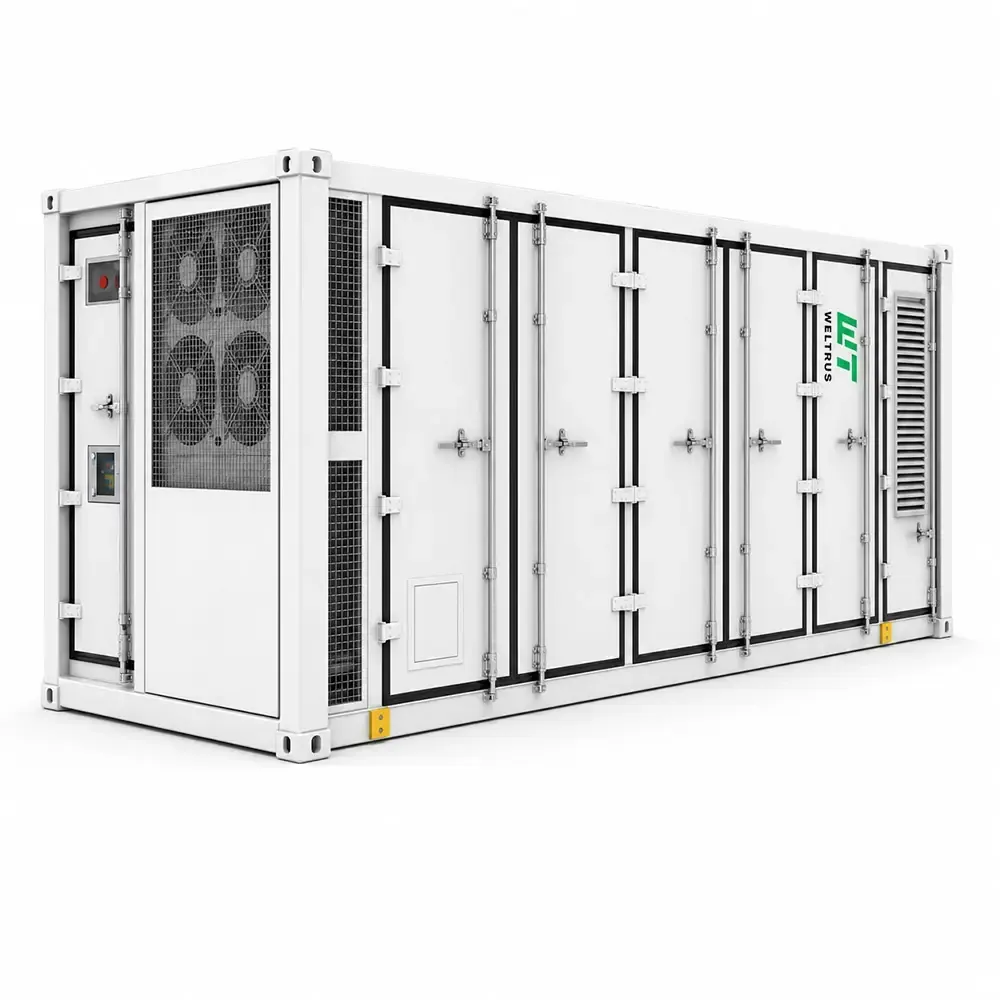

FX20FT2170LP-2

Thùng chứa ESS làm mát bằng chất lỏng tất cả trong một

Công suất 1000kW
Dung lượng 2170kWh
Hiệu suất 89%
Bảo vệ IP55
Hơn 8000 chu kỳ

Tổng quan sản phẩm

Giải pháp container đa năng 400V tiên tiến của WELTRUS tích hợp hệ thống điều khiển nguồn (PCS), hệ thống quản lý năng lượng (EMS), hệ thống quản lý pin (BMS), hệ thống làm mát và chữa cháy, tủ kết hợp AC và các thành phần thiết yếu khác. Hệ thống tích hợp cao này, kết hợp với các cell pin 314Ah chất lượng cao, mang lại mật độ năng lượng cao hơn trong một kích thước nhỏ gọn. Hệ thống làm mát lai hiệu quả đảm bảo hoạt động ổn định, giữ cho sự chênh lệch nhiệt độ giữa các cell pin trong phạm vi 3 độ C. Được thiết kế trong container tiêu chuẩn 20ft, giải pháp này cho phép vận chuyển dễ dàng, lắp đặt nhanh chóng và triển khai linh hoạt, phù hợp với nhiều ứng dụng lưu trữ năng lượng thương mại, công nghiệp và quy mô tiện ích.

2170 kWh Dung lượng hệ thống

1000 kW Công suất định mức

89% Hiệu suất tối đa

Hơn 8000 Chu kỳ sống

Các tính năng chính

Hệ thống làm mát lai

Giải pháp dựa trên chuỗi

Thiết kế tất cả trong một

Container tiêu chuẩn 20ft

Mật độ năng lượng cao

Hoạt động ổn định

Thông số kỹ thuật

Phía PC

Loại tế bào	LFP / 314 Ah
Cấu hình gói	48,2 kWh / 1P48S
Cấu hình hệ thống	2170 kWh / 9P240S
Điện áp DC định mức	768 V
Dải điện áp DC	672 ~ 864 V
Tốc độ sạc/xả tối đa	0,5 P
Độ sâu xả tối đa	100% (25 +/- 2°C)

Phía AC

Công suất đầu ra định mức	1000 kW
Điện áp AC định mức	400 V
Dải điện áp AC	+/- 15%
Loại lưới	3W+N+PE
Tần số định mức	50 Hz / 60 Hz
Hệ số công suất	0,99 / -1 ~ +1
THDi	Nhỏ hơn hoặc bằng 3%

Thông số kỹ thuật chung

Hiệu suất tối đa cho chuyến đi khứ hồi	89%
Chu kỳ sống	lớn hơn hoặc bằng 8.000 chu kỳ
Giao tiếp	Modbus TCP/IP
Hệ thống dập lửa	Hệ thống khí dung + Hệ thống phun nước
Xếp hạng xâm nhập	IP55
Làm mát	Làm mát bằng chất lỏng + Làm mát bằng không khí cưỡng bức

Điều kiện môi trường

Điều liện môi trường

Nhiệt độ hoạt động	-25°C ~ 55°C (Giảm công suất sau 45°C)
Xếp hạng chống ăn mòn	C4 (C5 tùy chọn)
Độ ẩm	Độ ẩm tương đối 0 ~ 95% (không ngưng tụ)
Tiếng ồn	nhỏ hơn hoặc bằng 80 dB
Độ cao	3000m (Giảm công suất khi ở độ cao trên 2000m)
Kích thước (RộngSâuCao)	6.058 * 2.438 * 2.591 mm
Cân nặng	24 t

Ứng dụng

Lưu trữ quy mô tiện ích

Tòa nhà thương mại

Hệ thống lưới điện siêu nhỏ

Tích hợp năng lượng tái tạo

Sản xuất công nghiệp

Cơ sở hạ tầng trọng yếu

Chứng nhận & Tiêu chuẩn

An toàn/EMC
UN3536
IEC62619
IEC63056
IEC62477-1
IEC61000-6-2/4
UL9540A
IEC62933-5-2
Mã lưới
EN50549-1/-10
EN50549-2/-10
G99
VD E4105
NRS097
C10/11
CEI0-21
CEI0-16
