Máy cắt mạch từ thủy lực

Máy cắt mạch từ thủy lực

Máy cắt mạch từ thủy lực

Tính năng sản phẩm

  • Công nghệ từ thủy lực: Đặc tính hoạt động chính xác không bị ảnh hưởng bởi nhiệt độ môi trường xung quanh.
  • Dải dòng điện rộng: Định mức từ 0,5A đến 400A cho nhiều ứng dụng khác nhau.
  • Cấu hình nhiều cực: 1, 2, 3, 4 cực với các tùy chọn mắc song song và nối tiếp.
  • Khả năng chịu điện áp cao: Hoạt động lên đến 1000VDC và 480VAC
  • Chứng nhận quốc tế: Tuân thủ UL 489, CE, IEC 60947-2, GB 14048.2
  • Thiết kế nhỏ gọn: Lắp đặt trên thanh ray DIN với khả năng bảo vệ IP20.
  • Đặc tính độ trễ đa dạng: Độ trễ ngắn, trung bình, dài cho các ứng dụng khác nhau.
  • Tùy chọn phụ kiện: Có sẵn công tắc phụ và cầu dao ngắt mạch.

Đạt chứng nhận UL 489

Đạt chứng chỉ CE

IEC 60947-2

GB 14048.2

Đạt chuẩn IP20

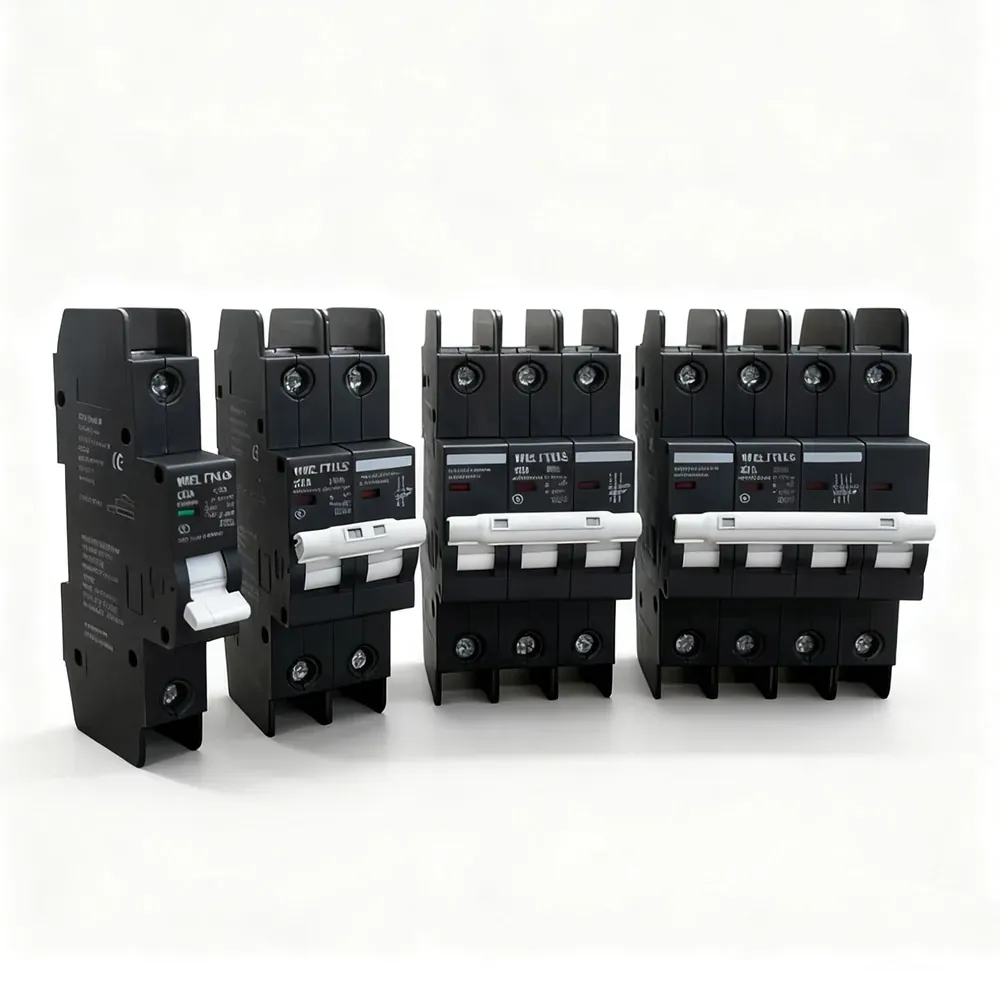

Bộ ngắt mạch từ thủy lực dòng FXB2 cung cấp khả năng bảo vệ quá dòng đáng tin cậy cho cả ứng dụng AC và DC. Với công nghệ từ thủy lực tiên tiến, các bộ ngắt mạch này mang lại hiệu suất ổn định trong phạm vi nhiệt độ rộng từ -40°C đến +85°C. Có nhiều cấu hình khác nhau, bao gồm các bố trí tiêu chuẩn, song song và nối tiếp để đáp ứng các yêu cầu ứng dụng đa dạng.

Chat Zalo

Máy cắt mạch từ thủy lực

Thông số kỹ thuật

Phạm vi hiện tại

0,5A – 400A

Dải điện áp

Điện áp lên đến 1000VDC , lên đến 480VAC

Khả năng gián đoạn

10.000A – 22.000A

Tuổi thọ cơ học

10.000 chu kỳ

Thông số điện – Tiêu chuẩn UL

Mạch điện Điện áp tối đa Tính thường xuyên Xếp hạng hiện tại Khả năng gián đoạn Người Ba Lan
AC 50/60Hz 277/480V 50/60Hz 0,5-125A 10.000A 1 hoặc 2
AC 50/60Hz 277/480V 50/60Hz 0,5-125A 10.000A 2, 3 hoặc 4
DC Điện áp một chiều 125V DC 0,5-125A 10.000A 1 hoặc 2
DC song song 80V DC DC 126-400A 10.000A 2-4 song song
Loạt phim DC 1000V DC DC 0,5-70A 10.000A Dòng 4

Đặc tính trễ thời gian

A3 / AD3

AC/DC Độ trễ ngắn
Phản hồi nhanh để bảo vệ ngắn mạch

A4 / AD4

Bộ khuếch đại AC/DC
cân bằng độ trễ trung bình, thích hợp cho các ứng dụng thông thường.

A5 / AD5

Bộ chuyển đổi AC/DC trễ
Rhời gian dài, thích hợp cho các ứng dụng khởi động động cơ.



H3/H4/H5

Độ trễ dòng khởi động cao,
Chuyên dụng cho các ứng dụng có dòng khởi động cao.

Cấu hình mô hình

Cấu hình cột

1 cực

Bảo vệ mạch đơn

4 cực

Bảo vệ hệ thống hoàn chỉnh

2 cực

Loại tiêu chuẩn 2 cực hoặc có tấm chắn bảo vệ



Song song

Khả năng chịu dòng điện cao hơn (lên đến 400A)

3 Cực

Bảo vệ ba pha



Loạt

Khả năng chịu điện áp cao hơn (lên đến 1000VDC)

Phụ kiện

Phụ kiện Mã số Sự miêu tả Xếp hạng
Công tắc phụ S Tiếp điểm SPDT để chỉ báo trạng thái 10A @250VAC, 1A @80VDC
Chuyến đi tắt T Khả năng điều khiển chuyến đi từ xa 6-24VDC, 120-160VAC
Các tùy chọn thiết bị đầu cuối P/S Đầu nối bus hoặc dây dẫn Dây 0,5-1,5mm²

Thông số kỹ thuật về môi trường và cơ khí

Tham số Thông số kỹ thuật
Mức độ bảo vệ IP20
Mức độ ô nhiễm Hạng III
Phạm vi dây Từ 1 đến 50mm² (#16 đến 1/0 AWG)
Lắp đặt Thanh ray DIN 35mm
Nhiệt độ hoạt động -40°C đến +85°C
Độ cao ≤2.000m (6.561ft)
Điện trở cách điện ≥100MΩ ở điện áp DC 500V
Mô-men xoắn (IEC) 3,5 hải lý (Khối đầu cuối đường hầm)
Tuổi thọ cơ khí/điện 10.000 / 6.000 chu kỳ
Độ bền điện môi Điện áp xoay chiều 1500V trong 1 phút
Cân nặng Khoảng 118g mỗi cần câu

Lĩnh vực ứng dụng

Phạm vi ứng dụng rộng rãi

Dòng sản phẩm FXB2 phù hợp với nhiều ứng dụng công nghiệp, thương mại và dân dụng khác nhau, bao gồm:

  • Tủ điều khiển công nghiệp và bảng phân phối điện
  • Hệ thống năng lượng tái tạo (năng lượng mặt trời, năng lượng gió)
  • Thiết bị viễn thông
  • Hệ thống UPS và nguồn điện
  • Ứng dụng hàng hải và đường sắt
  • Cơ sở hạ tầng sạc xe điện
  • Trung tâm dữ liệu và phòng máy chủ
  • Hệ thống điện tòa nhà thương mại



Nội dung thông số kỹ thuật đang cập nhật...
